Înțelegerea detectării scurgerilor acustice

Care sunt sunetele scurgerilor de apă?
Scurgerile de apă în conductele subterane sub presiune pot scoate multe sunete diferite:
●„Hiss” sau „Whoosh” de la vibrația conductei și reducerea presiunii orificiului
●Sunet de „stropire” sau „pârâu bâlbâit” de la apa care curge în jurul țevii
● Sunete rapide de „bătăi/bătăi” de la pulverizarea apei care lovește peretele cavității solului
● Sunete mici de „clinchet” ale pietrelor și pietricelelor care sări de pe țeavă
Sunetul „Hiss” sau „Whoosh”, care sună adesea ca un zgomot static constant, este singurul care este întotdeauna prezent pentru scurgerile în conductele cu presiune de apă de 30 psi sau mai mare. Celelalte sunete pot fi prezente sau nu și, de obicei, nu sunt la fel de puternice. Deci, decidem „Există o scurgere?” ascultând „Hiss” sau „Whoosh”.

Ce factori afectează aceste sunete?
Există câțiva factori care afectează volumul și gama de frecvență a sunetelor emise de scurgerile de apă transmise pe țevi și transmise la suprafața solului:
● Presiunea apei în conductă
● Materialul conductei și diametrul conductei
● Tipul solului și compactarea solului
● Adâncimea solului peste conductă
● Acoperire de suprafata: iarba, pamant afanat, asfalt, placa de beton etc.
Puterea sau intensitatea sunetului de scurgere este direct proporțională cu presiunea apei din interiorul conductei (până la o limită):

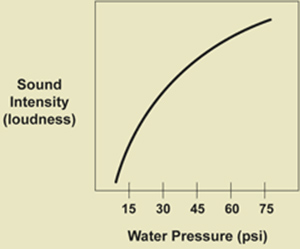

Intensitatea sunetului (intensitatea zgomotului) vs. presiunea apei
Țevile metalice, cum ar fi conductele de fier, serviciile de cupru și țevile de oțel, transmit sunete de scurgeri de apă care sunt mai puternice și cu o frecvență mai mare decât țevile din PVC sau țevile de azbociment. Prin urmare, cunoașterea materialului țevii este importantă.
Țevile cu diametru mare, fie că sunt din PVC, beton, oțel sau fier, transmit mult mai puțin sunet de la scurgerile de apă decât țevile cu diametru mic. Și, țevile cu diametru mare transmit sunete cu frecvență mai mică decât țevile cu diametrul mic.
Solurile nisipoase și solurile foarte afânate, în special peste o conductă proaspăt îngropată, nu transmit foarte bine sunetele scurgerilor de apă și nici soluri saturate, cum ar fi mlaștini și mlaștini. Solul dur, compactat transmite cel mai bine sunetele scurgerilor de apă. Solul absoarbe foarte repede sunetele scurgerilor de apă. Scurgerile din liniile de apă care au doar 3 sau 4 picioare adâncime sunt mult mai ușor de auzit la suprafața solului decât scurgerile din liniile mai adânci. La 7 sau 8 picioare adâncime, doar scurgerile foarte mari cu o presiune bună a apei vor produce suficient zgomot pentru a fi auzite la suprafață.
În cele din urmă, acoperirea solului, fie că este o stradă asfaltată, pământ liber, placă de beton sau gazon, face, de asemenea, o diferență importantă. Suprafețele dure ale străzilor și plăcile de beton rezonează cu sunetele scurgerii de apă, iar scurgerea poate fi auzită de 5 până la 10 picioare sau mai mult de fiecare parte a conductei de apă. Gazonul cu iarbă și suprafețele de murdărie libere nu oferă o astfel de suprafață rezonantă asemănătoare plăcii, iar variațiile lor de suprafață fac contactul ferm mai dificil.
înapoi la începutul paginii

Cum se deplasează sunetele de scurgere pe conducte?
Țevile metalice, în special rețelele de fier între 6 inci și 12 inci, serviciile de cupru și țevile de oțel transmit sunetele scurgerilor de apă la sute de metri în fiecare direcție. Conducta din azbociment și conducta PVC nu transmit sunetele la fel de departe.
Distanțele transmise pentru sunetele „Șuierat” sau „Whoosh” ale scurgerilor de apă sunt în funcție de diametrul țevii, precum și de materialul țevii:

Materialul țevii și diametrul Distanța Sunetele se deplasează pentru o scurgere de 2 GPM la 60 PSI
 Țeavă din fontă de 6 inch, de 600 până la 1000 de picioare
 Țeavă din fontă de 12 inchi, de 400 până la 800 de picioare
 24 inch țeavă din fontă 200 până la 400 de picioare
 Țeavă AC de 6 inchi, de 400 până la 800 de picioare
 Țeavă AC de 12 inchi 300 până la 500 de picioare
 Țeavă AC de 24 inchi 100 până la 300 de picioare
 Țeavă PVC de 6 inchi, de 200 până la 300 de picioare
 Țeavă PVC de 12 inchi, de 100 până la 200 de picioare
 Țeavă PVC de 24 inchi, de 50 până la 100 de picioare
Prin urmare, cunoașterea materialului și a diametrului țevii este importantă pentru a ști cât de departe poate fi transmis sunetul scurgerii de-a lungul pereților țevii.

Cum se deplasează sunetele scurge prin sol?

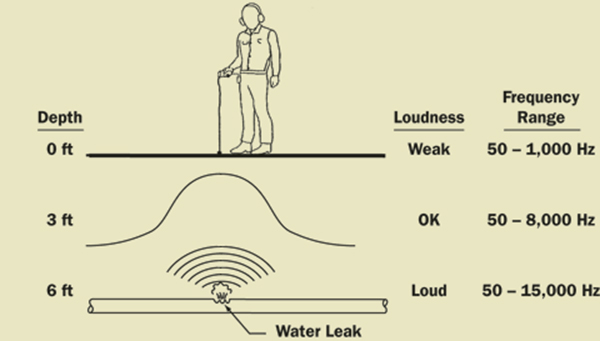

Solul absoarbe foarte repede sunetele scurse de apă:
Solul absoarbe frecvențele înalte într-un grad mai mare decât frecvențele joase. Pentru o scurgere într-o țeavă de 6 ft adâncime, sunetul „Hiss” sau „Whoosh” este slab și „dezactivat”, adică se aud doar frecvențele inferioare. Pentru o scurgere într-o țeavă adâncă de 3 ft, sunetul este mai puternic și puțin mai mare ca frecvență.

Topografie

„Surveying” este termenul aplicat pentru a asculta scurgerile de apă atunci când nu există dovezi evidente, cum ar fi apa care curge pe stradă. Fiecare hidrant, supapă și linie de serviciu este o locație posibilă pentru a auzi sunetele scurgerilor de apă:

Deoarece sunetele circulă pe pereții țevii mai bine decât prin sol, ascultați întotdeauna mai întâi hidranții, supapele și contoarele. Pe măsură ce te apropii de scurgere, sunetul devine mai puternic. În cele din urmă, decideți care două dintre aceste locații sunt cele mai zgomotoase. Acum sunteți gata pentru „Depistarea scurgerilor de apă”.
